Linus - Korina Strat

Linus "58 Korina Flying V"

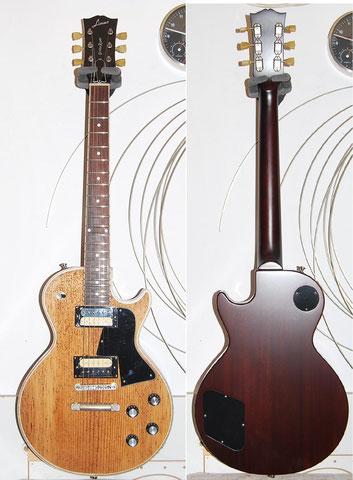

Linus ''Les Paul Special'' HB

Vorbereitungen für den Body.

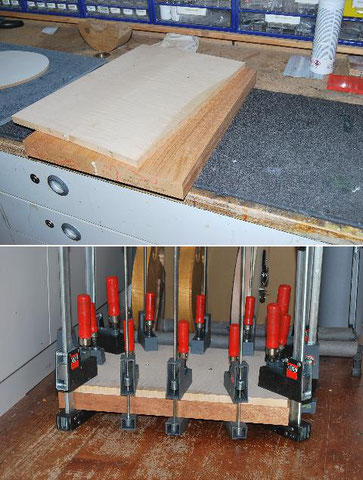

Das Topholz ist 200 Jahre alte Fichte! Schön und natürlich gealtert und wird erst einmal zur Weiterverarbeitung vorbereitet.

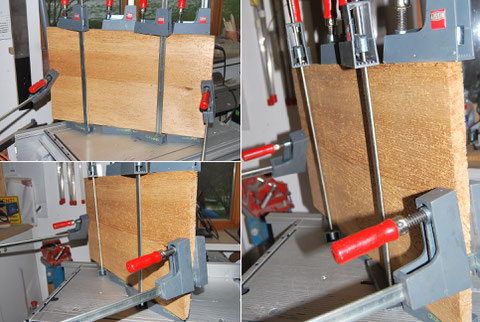

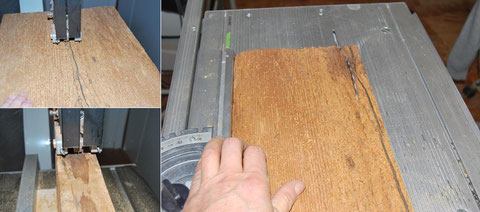

Nach dem auftrennen wird alles sauber verleimt.

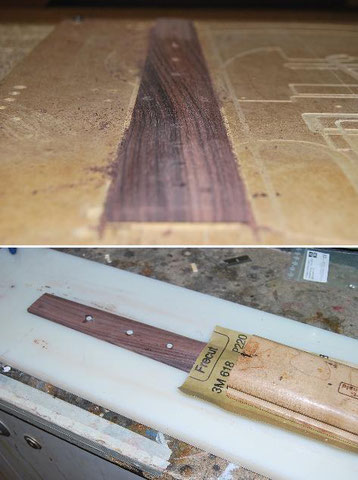

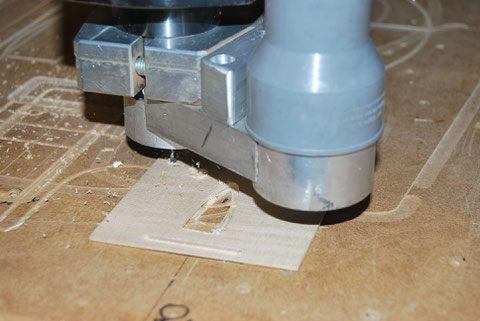

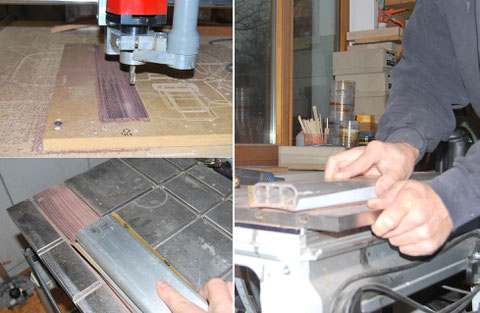

Der Griffbrettradius wird zuerst mit der CNC grob gefräst und danach mit einem Radiusschleiffklotz versäubert.

Anschließend werden die Inlays gemacht.

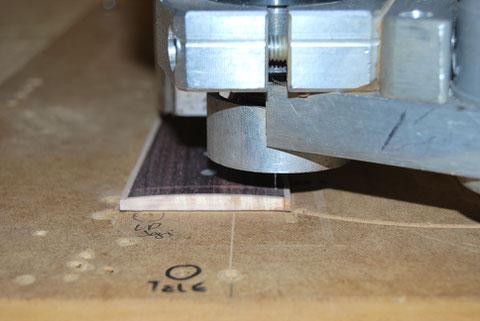

Das Griffbrett erhält ein Binding aus Ahorn.

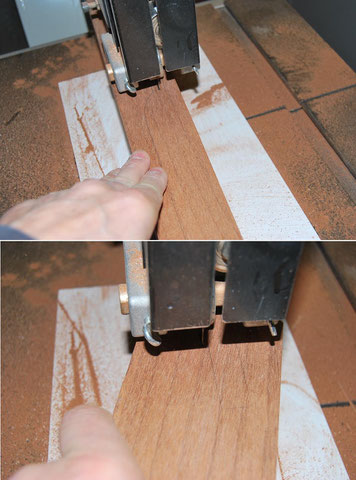

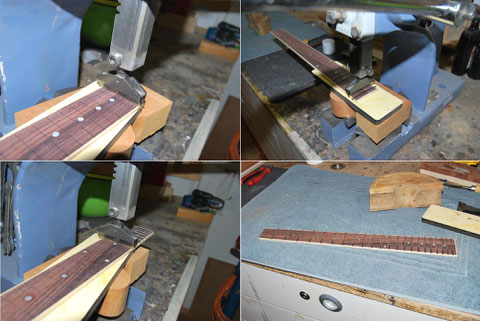

Die Bundschlitze werden genauestens gefräst.

Da das Griffbrett ein Binding hat, wirden die Bundstäbe ausgeklinkt und sauber vorbereitet.

Bundieren des Griffbrettes.

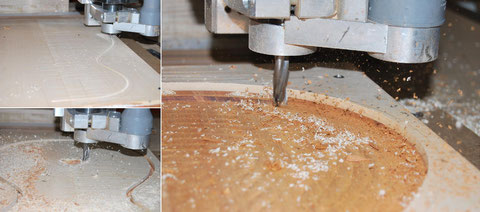

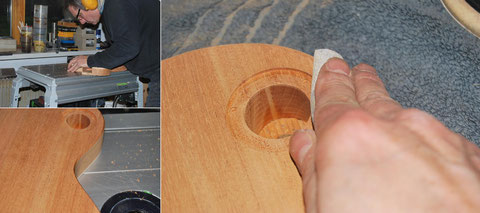

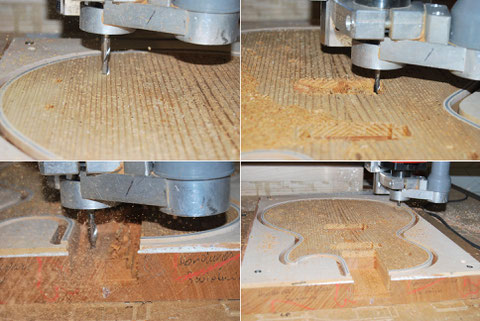

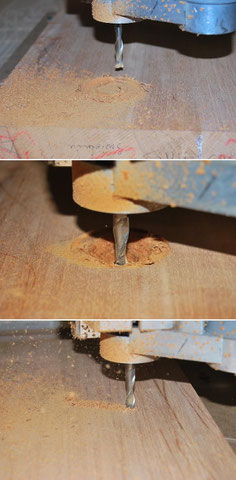

Nun wird mit dem Body begonnen. Fräsarbeiten am Back.

Der Body bekommt ein Binding bzw. eine Einfassung für das Fichtetop.

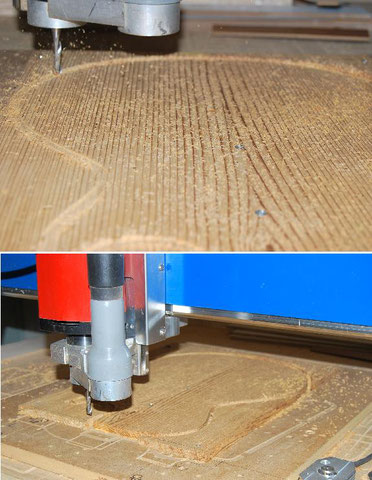

Formatierung des Tops.

Hier sieht man sehr gut warum es eine Einfassung braucht. So würde das Top nicht lange halten da es an den Rändern nicht stabiel genug ist.

Um der Hardware eine oiptimale Verbindung zu geben, arbeite ich unter dem Fichtetop Ahorn ein.

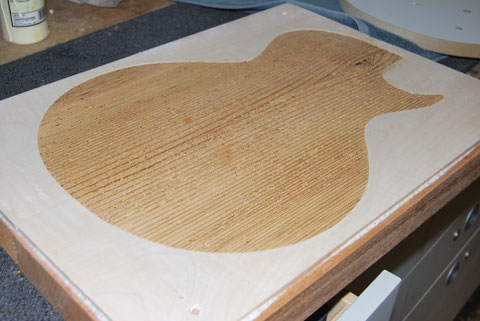

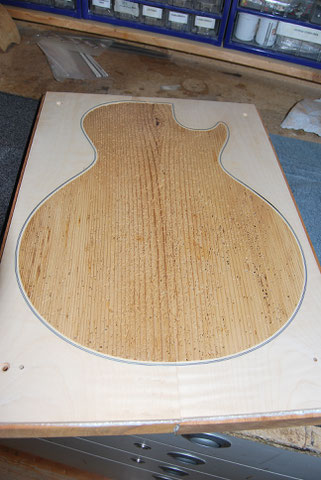

Hier sieht man das Ahorn unter dem Fichtetop. Jetzt ist das Material zu 100% stabiel.

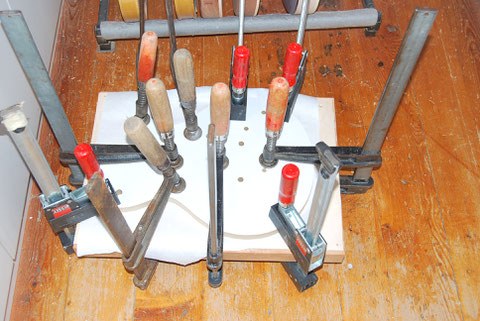

Jetzt kann das Top verleimt werden.

Das sieht schon sehr gut aus.

Um das Top noch deutlicher abzuheben, ...

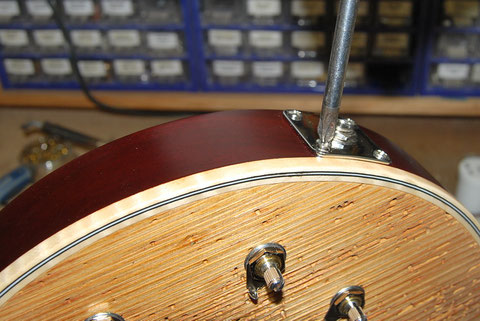

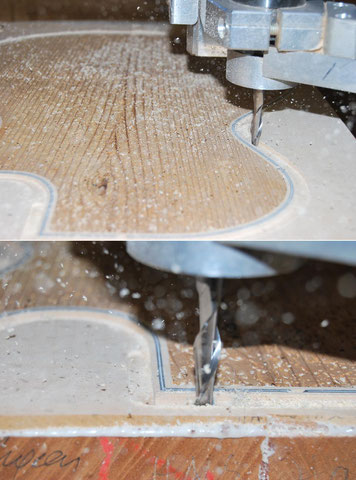

...wird ein 3-lagiges Binding in dei Einfassung eingelassen.

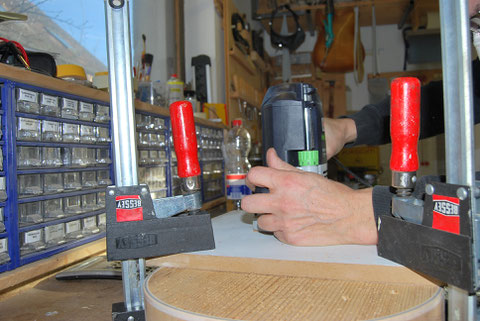

Nun können die Fräsungen für das Top gemacht werden.

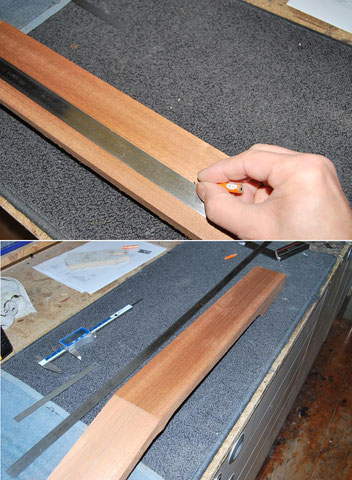

Wie immer macht das Anzeichnen des Materiales den Anfang der bevorstehenden Arbeiten.

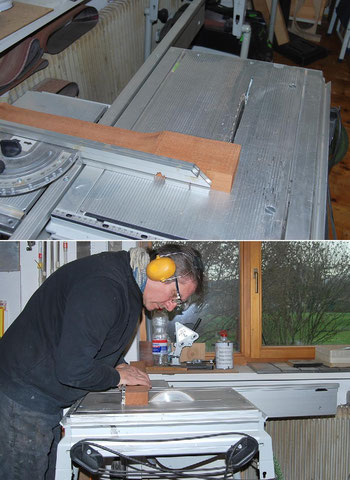

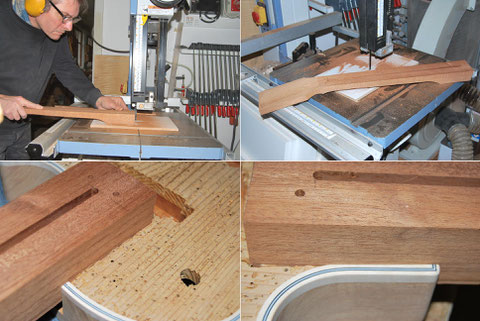

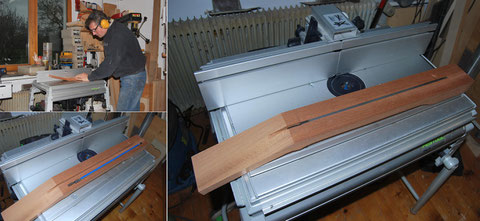

Grobes ausschneiden des Halses an der Bandsäge.

Danach wird wieder angezeichnet.

Einarbeiten des Halsstabes.

Jetzt kann der Halsfuß gemacht werden.

Der Passt wie angegossen ...

... und hält wie immer auch ohne Leim!

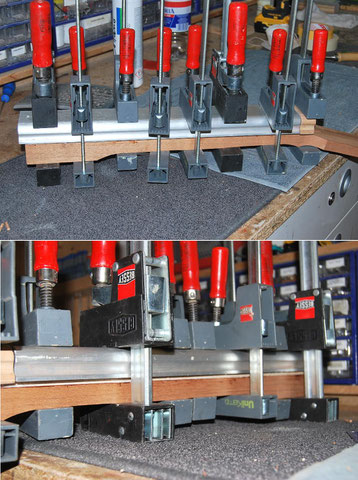

Zeit das Griffbrett auf den Keck zu leimen.

In der Zwischenzeit wird der Body fertig gemacht.

Die Dots werden eingearbeitet und ...

... das Kopfplattenfurnier aus Ahorn gemacht ...

... und aufgeleimt.

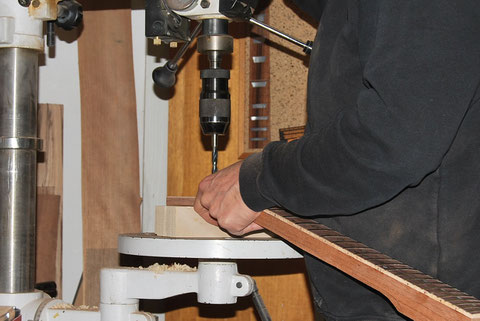

Nach dem alles trocken ist, werden die Tuner gebohrt.

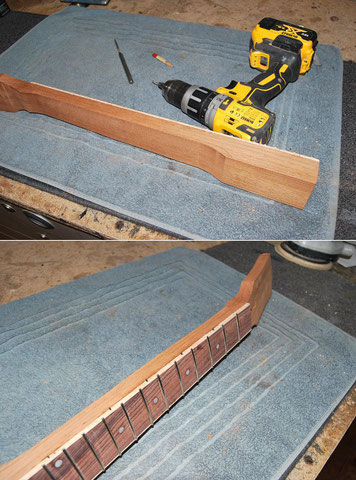

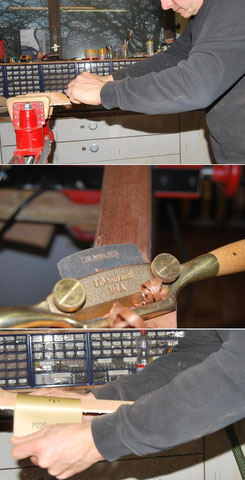

Jetzt kann das Neckshaping gemacht werden.

Kopfplatte mit Volute um eine bessere Stabilität zu erhalten.

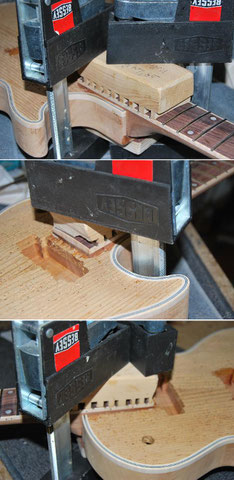

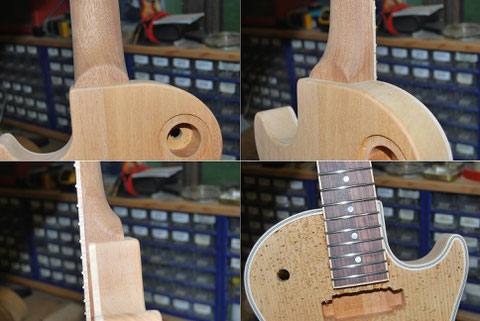

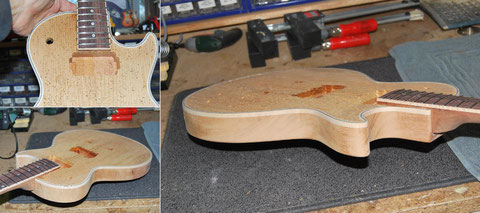

Vor dem einleimen wird alles noch einmal geprüft.

Dieser Abschnitt wird Hochzeit genannt. Auf das die Verbindung ewig halten möge!

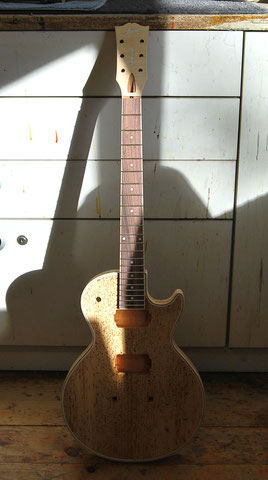

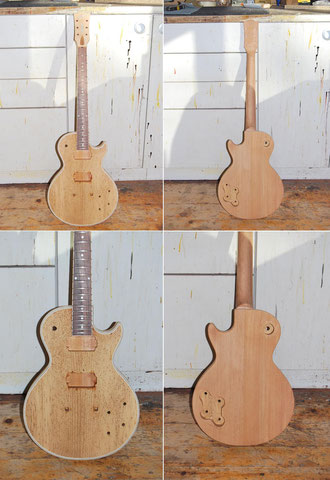

Der Hals ist eingeleimt und so kann abschließend noch mit einer Schablone der Neck Pickup gefräst werden.

Jetzt folgt eine kleine Pause bevor es wieder weiter gehen wird.

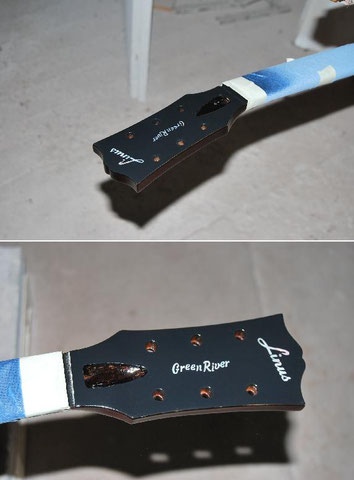

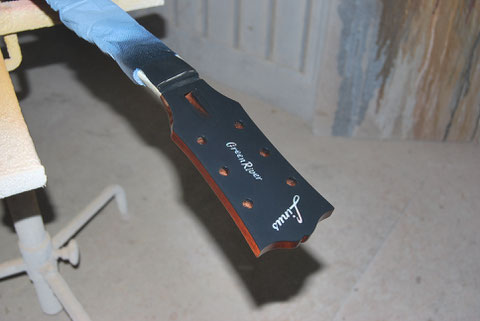

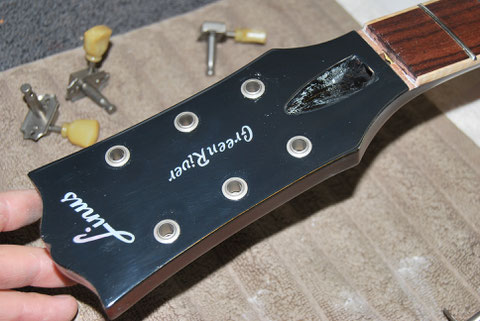

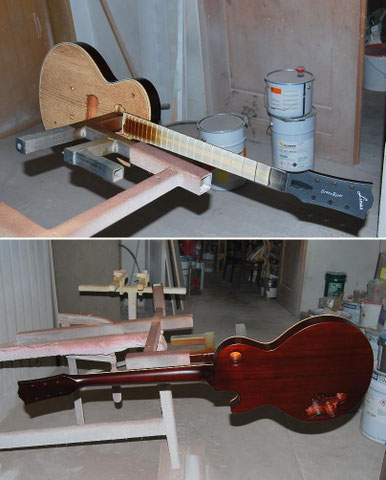

Die Kopfplatte eröffnet die Lackierarbeiten.

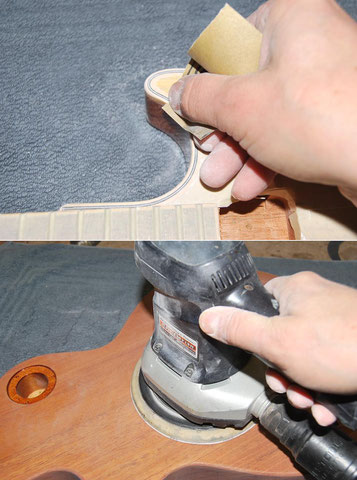

Zwieschenschliff für den nächsten Lackiergang.

Bevor der eingefärbte Lack lackiert werden kann, muß abgeklebt werden.

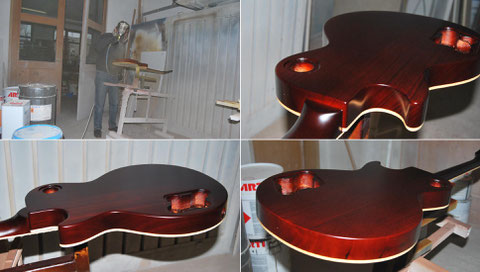

Zuerst wird das Instrument eingefärbt ...

... und danach mit Klarlack überlackiert.

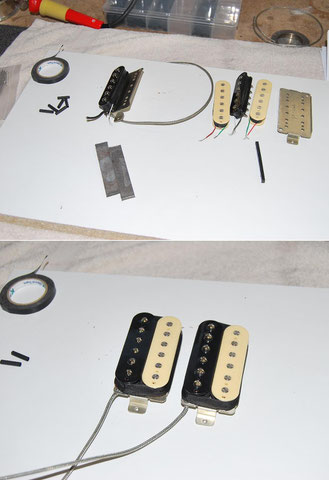

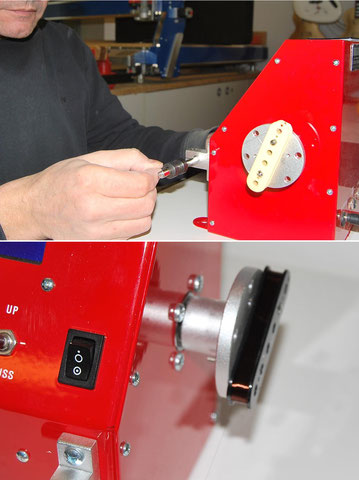

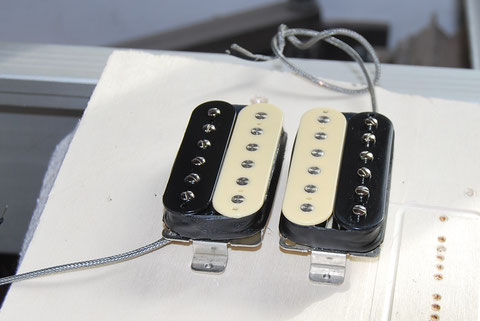

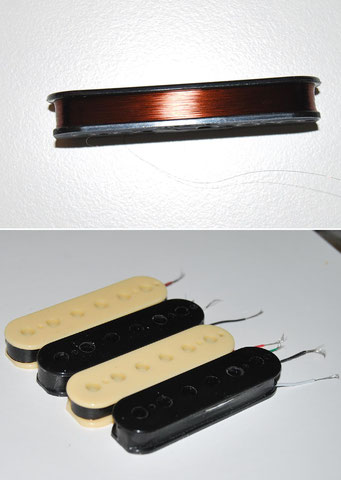

Wickeln der Tonabnehmer.

Ein Satz mit Alnico V und 042AWG Plain Enable Wickeldraht.

Jetzt können die Pickups verlötet werden.

Nach dem Wachsbad müssen die Pickups erst einmal auskühlen.

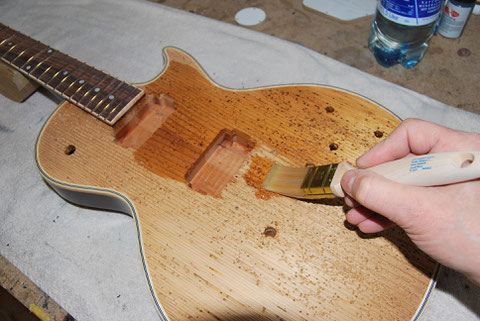

Nach langem überlegen wie das Topholz geschützt werden soll, habe ich mich für ölen entschieden da dies den natürlichen Look am besten wiedergibt. Jetzt muss das Ganze aber einige Zeit auslüften.

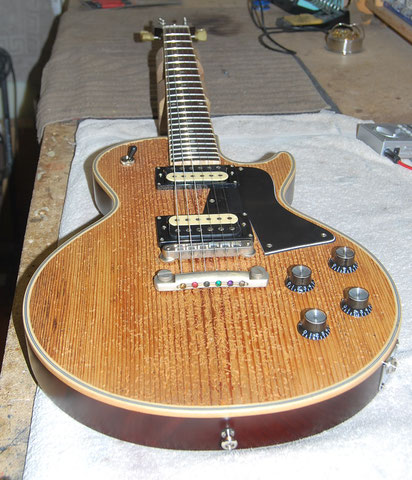

Nun geht es an das Komplettieren des Instrumentes.

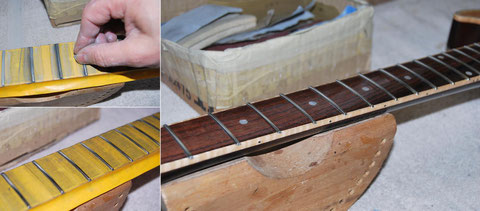

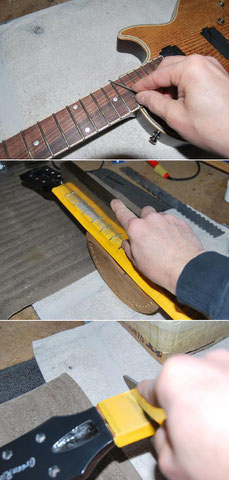

Die Bundkronen werden sauber abgerichtet ...

... um eine optimale Einstellung der Saitenlage machen zu können.

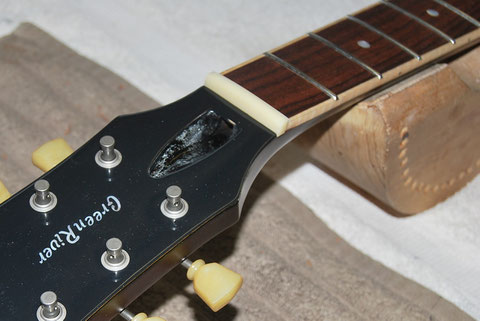

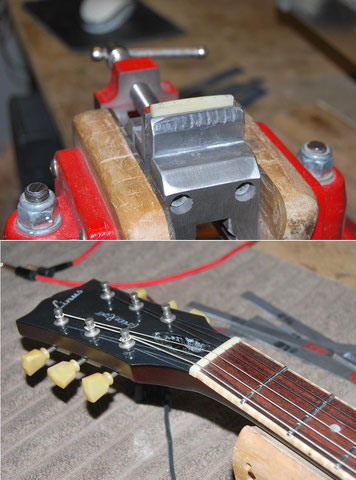

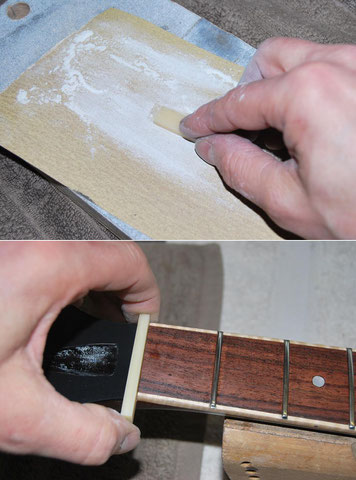

Der Sattel ist aus Knochen ...

... und wird aus einem Rohling angefertigt.

Jetzt geht es an den Amp.
